ریئر مرر مولڈ

ریئر ویو آئینے آٹوموٹو کے بیرونی حصوں کا ایک اہم حصہ ہیں۔ وہ کار کے دونوں طرف واقع ہیں اور کار کے سب سے اہم بیرونی حصوں میں سے ایک ہیں۔ کار کا ریرویو مرر ایک ایسا آلہ ہے جو ڈرائیوروں کو ڈرائیونگ کے دوران سڑک کے حالات کا مشاہدہ کرنے کی اجازت دیتا ہے۔ اسے ڈرائیور کی آنکھیں کہا جا سکتا ہے۔

ریئر ویو آئینے کی مصنوعات کی ظاہری شکل کے سخت تقاضے ہوتے ہیں۔ اعلیٰ درجے کے آئینے میں عام طور پر سطح کے باریک اناج کا علاج ہوتا ہے، اور کم درجے کے آئینے میں عام طور پر سپرے پینٹنگ کا علاج ہوتا ہے۔ کار کے ماڈل پر منحصر ہے، ریئر ویو مررز کو اسپلٹ اور انٹیگرل ڈیزائن میں تقسیم کیا گیا ہے۔ درمیانی سے اعلی درجے کی کاریں اسپلٹ ڈیزائن اپناتی ہیں، جب کہ کم درجے کی کاریں انٹیگرل ڈیزائن اپناتی ہیں۔

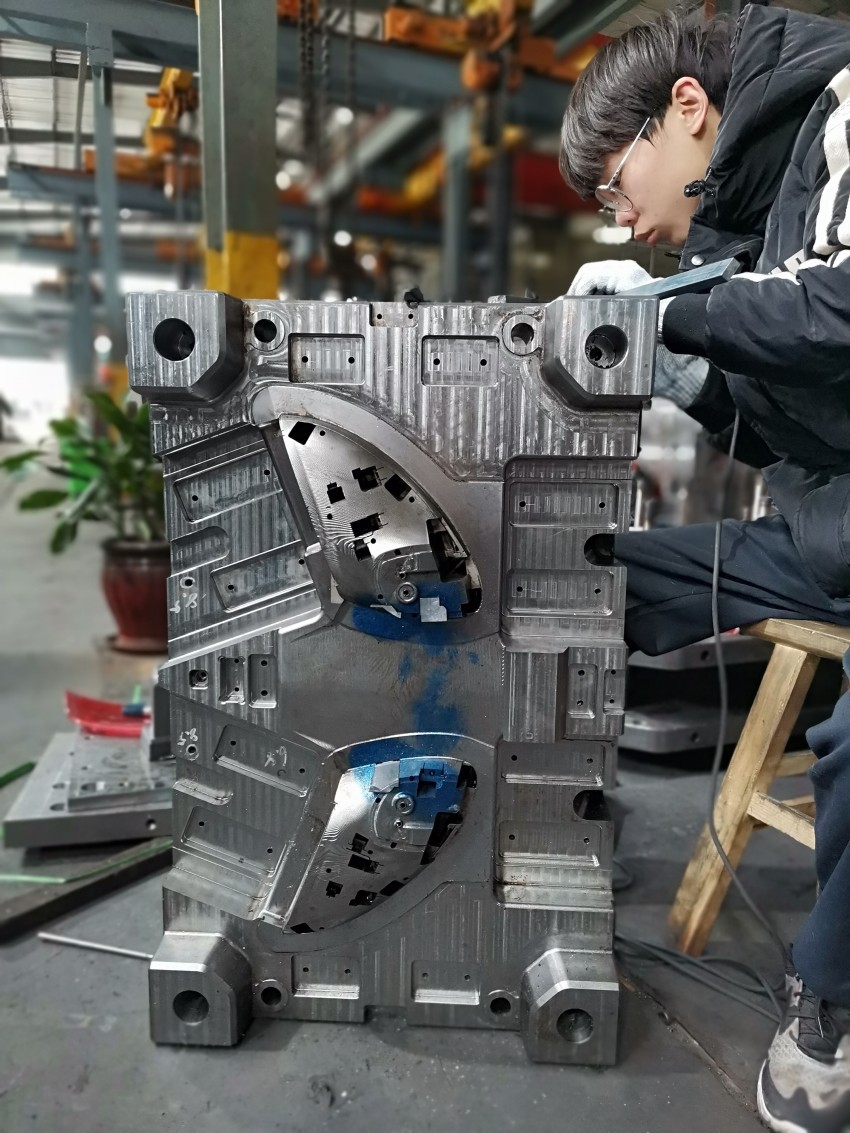

کار کے ریئر ویو مرر ہاؤسنگ کے لیے مولڈ ڈھانچہ عام طور پر متعدد اجزاء پر مشتمل ہوتا ہے جو حتمی پروڈکٹ بنانے کے لیے اکٹھے ہوتے ہیں۔ یہاں سڑنا کی ساخت کا ایک عمومی جائزہ ہے:

• کیویٹی اور کور انسرٹس: یہ مولڈ کے اہم اجزاء ہیں جو ریئر ویو مرر ہاؤسنگ کی شکل اور سموچ بناتے ہیں۔ کیویٹی انسرٹ بیرونی سطح کو تشکیل دیتا ہے، جبکہ کور انسرٹ ہاؤسنگ کے اندرونی حصے کو شکل دیتا ہے۔
• سلائیڈرز یا لفٹرز: ڈیزائن کی پیچیدگی پر منحصر ہے، سلائیڈرز یا لفٹرز کو مولڈ میں شامل کیا جا سکتا ہے تاکہ انڈر کٹس یا ہاؤسنگ کی پیچیدہ خصوصیات بنائیں۔ یہ اجزاء مولڈ کو تیار شدہ حصے کو صحیح طریقے سے جاری کرنے کے قابل بناتے ہیں۔
• Ejector پن: Ejector پنوں کا استعمال مکمل ہونے والے حصے کو مولڈ سے باہر نکالنے کے لیے کیا جاتا ہے۔ وہ حصہ کو نقصان پہنچائے بغیر ہموار اخراج کو یقینی بنانے کے لیے حکمت عملی کے ساتھ پوزیشن میں ہیں۔
• کولنگ سسٹم: مولڈ میں ٹھنڈا پانی یا دیگر ٹھنڈک سیال گردش کرنے کے لیے چینلز یا راستے شامل ہیں۔ یہ مولڈنگ کے عمل کے دوران درجہ حرارت کو کنٹرول کرنے، مناسب ٹھوس کو یقینی بنانے اور سائیکل کے وقت کو کم کرنے میں مدد کرتا ہے۔
• الائنمنٹ اور اسمبلی کی خصوصیات: اگر ریئر ویو مرر ہاؤسنگ متعدد حصوں پر مشتمل ہے جنہیں جمع کرنے کی ضرورت ہے، تو مولڈ میں سیدھ کی خصوصیات یا انسرٹس شامل ہو سکتے ہیں تاکہ مولڈنگ کے عمل کے دوران درست پوزیشننگ کو یقینی بنایا جا سکے۔

یہ نوٹ کرنا ضروری ہے کہ مخصوص مولڈ ڈھانچہ ریئر ویو مرر ہاؤسنگ ڈیزائن، استعمال شدہ مواد اور مینوفیکچرنگ کی ضروریات کی پیچیدگی کے لحاظ سے مختلف ہو سکتا ہے۔

کار ریرویو مرر ہاؤسنگ مولڈز کے لیے، ڈیزائن کرتے وقت درج ذیل پر توجہ دی جانی چاہیے:

پلاسٹک کے حصے کی الگ کرنے والی لائن R پر نکلتی ہے، اور R بالترتیب فکسڈ اور موو ایبل مولڈ پر نکلتی ہے۔ R آدھے کھلے یا 3-7 کھلے اس قسم کے مولڈ کے لیے، حرکت پذیر مولڈ کور کو 0۔{3}}.1 ملی میٹر تک چھوٹا بنانے پر خصوصی توجہ دی جانی چاہیے۔ پلاسٹک کے حصوں میں قدمی فرق سے بچنے کے لیے ڈیزائن کے دوران پوشیدہ لائن۔

مقررہ اور حرکت پذیر ڈائی اسٹاپس کو درست پوزیشننگ کے لیے ڈیزائن کیا جانا چاہیے۔ فکسڈ اور موو ایبل مولڈ کور کی غلط ترتیب سے بچیں اور پلاسٹک کے پرزوں میں مرحلہ وار فرق کو روکیں۔

جب اس مولڈ کے آئینہ ہاؤسنگ انڈر کٹ 5 کو پش بلاک ڈھانچہ کے طور پر ڈیزائن کیا جاتا ہے، تو پرزوں کو دستی طور پر نکالا جانا چاہیے، اور جب پلاسٹک کے پرزے نکالے جائیں تو جھولنے کی گنجائش ہونی چاہیے۔

آئینے کے شیل مولڈ کے فکسڈ کور کے کنارے پر تیز دھار ہوتے ہیں، اس لیے مولڈ بنانے کے دوران اس کی حفاظت کا خیال رکھنا چاہیے۔ نقل و حمل کے دوران خلاء سے بچنے کے لیے اسے مبہم ٹیپ سے محفوظ کرنا بہتر ہے۔

ایک مائل سلائیڈر کو ڈیزائن کرتے وقت جو Z-axis کے اوپر اور نیچے کی سمت کے ساتھ کور کو کھینچتا ہے، یہ نوٹ کرنا ضروری ہے کہ مائل سلائیڈر کے سامنے والے سرے کے نیچے کی سطح کی ڈھلوان زاویہ سے زیادہ یا اس کے برابر ہونی چاہیے۔ انڈر کٹس سے بچنے کے لیے مائل سلائیڈر سیٹ کی نچلی سطح پر۔

مائل سلائیڈر کے کولنگ واٹر، اسپرنگس وغیرہ کا ڈیزائن مائل سلائیڈر کے کور پلنگ اینگل کے متوازی ہونا چاہیے تاکہ مائل سلائیڈر کی پروسیسنگ میں آسانی ہو۔ 3. ترچھا سلائیڈر آرڈر کرتے وقت، آپ کو برانن کے جسم کو ترچھا سلائیڈر کے جھکاؤ کی سمت کے ساتھ آرڈر کرنے کی ضرورت ہے تاکہ بعد میں پروسیسنگ میں آسانی ہو۔

ترچھا سلائیڈر کے نچلے حصے میں لباس مزاحم بلاک کے نچلے حصے کو سیدھا ہونے کے لیے ڈیزائن کیا جانا چاہیے، اور پہننے سے بچنے والے بلاک کو B پلیٹ میں مداخلت سے بچنے کے لیے آگے بڑھنا چاہیے اور جب ترچھا سلائیڈر پیچھے ہٹتا ہے تو ترچھا سلائیڈر ٹریول سٹاپ ہوتا ہے۔

چونکہ مائل سلائیڈر کو کلیمپنگ اوپننگ کو بچانے کے لیے فکسڈ مولڈ کور کے ساتھ مل کر انسٹال کرنے کی ضرورت ہے، اس لیے سلائیڈر کو مشروم ہیڈ پوزیشننگ کے ساتھ ڈیزائن کرنے کی ضرورت ہے، اور فکسڈ کی تنصیب کو آسان بنانے کے لیے پروسیس سکرو کے ڈیزائن پر توجہ دی جانی چاہیے۔ کلیمپنگ اوپننگ کو بچانے کے لیے مولڈ کور اور مائل سلائیڈر کو ایک ساتھ رکھیں۔
